Bangku Uji Siklus Termal Radiator untuk Pengujian Ketahanan Pendingin Panas dan Dingin dengan Rentang Suhu yang Dapat Dikonfigurasi -40°C hingga 130°C dan Tekanan yang Dapat Disesuaikan 0,1-0,6 MPa

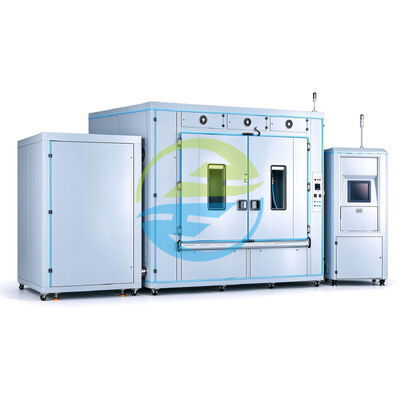

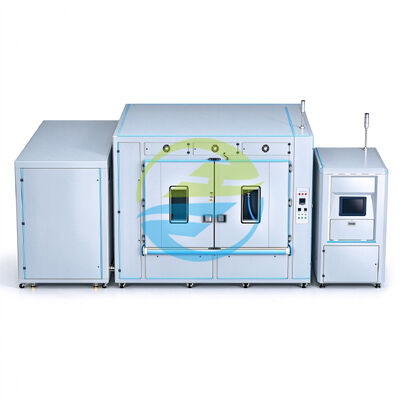

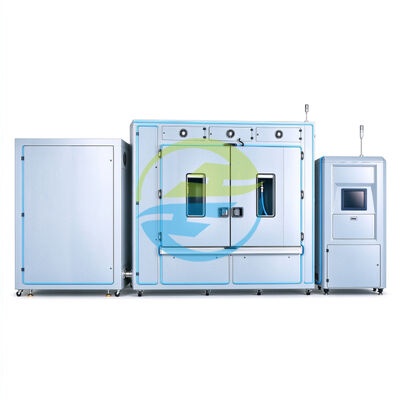

Bangku Uji Siklus Termal Radiator Otomotif untuk Pengujian Ketahanan Pendingin Panas dan Dingin

Tinjauan Produk

Radiator dan penukar panas otomotif harus tahan terhadap perubahan suhu pendingin berulang sepanjang masa pakainya. Bangku Uji Siklus Termal Radiator Otomotif dirancang untuk membantu produsen dan laboratorium pengujian mengevaluasi ketahanan komponen dalam kondisi sirkulasi cairan panas dan dingin yang terkontrol.

Dengan rentang suhu media yang dapat dikonfigurasi dari -40°C hingga 130°C, rentang tekanan uji 0,1–0,6 MPa, dan laju aliran 10–100 L/menit, sistem ini mendukung berbagai aplikasi siklus termal radiator otomotif. Dikembangkan dan diproduksi oleh HeJin, peralatan ini dapat dikonfigurasi sesuai dengan persyaratan spesimen, prosedur pengujian, dan standar industri yang berlaku.

Pengantar Produk

Stand Uji Kejut Termal Radiator Otomotif dikembangkan untuk pengujian siklus termal pada radiator otomotif yang kompatibel dan rakitan penukar panas berpendingin cairan. Dengan mengedarkan media uji yang dipilih melalui spesimen dalam kondisi suhu yang terkontrol, ini membantu para insinyur mengevaluasi bagaimana komponen merespons pemanasan dan pendinginan berulang.

Selama pengoperasian kendaraan, radiator mengalami perubahan suhu pendingin dan kondisi sirkulasi. Ekspansi dan kontraksi termal berulang dapat memberikan tekanan pada tabung, kepala, sambungan, segel, dan antarmuka penghubung. Pengujian siklus termal membantu produsen mengidentifikasi potensi kelemahan, meningkatkan desain produk, dan memverifikasi ketahanan sebelum produk melanjutkan ke tahap validasi berikutnya.

Sebagai bagian dari rangkaian Peralatan Uji Suku Cadang Otomotif, sistem ini mendukung tekanan, laju aliran, suhu media, frekuensi siklus, dan durasi pengujian yang dapat dikonfigurasi. Kondisi pengujian dapat ditetapkan sesuai dengan persyaratan pelanggan dan prosedur pengujian yang berlaku.

HeJin menyediakan desain dan manufaktur teknik internal, membantu pelanggan mendiskusikan tujuan pengujian mereka dan menentukan konfigurasi peralatan yang sesuai sebelum memesan.

Fitur Produk

Rentang Suhu yang Dapat Dikonfigurasi Luas

Suhu media uji dapat dikonfigurasi dalam rentang -40°C hingga 130°C. Ini memberikan fleksibilitas untuk program pengujian radiator otomotif yang memerlukan kondisi operasi panas dan dingin yang berbeda.

Tekanan dan Aliran Pendingin yang Dapat Disesuaikan

Rentang tekanan yang ditentukan adalah 0,1–0,6 MPa, sedangkan laju aliran dapat dikonfigurasi dari 10 hingga 100 L/menit. Parameter ini memungkinkan kondisi pengujian disesuaikan dengan spesimen dan prosedur pengujian yang disetujui.

Siklus Termal Berulang

Peralatan mendukung frekuensi siklus suhu 3–15 siklus per jam. Profil siklus aktual, termasuk transisi suhu dan periode penahanan, harus ditetapkan sesuai dengan metode pengujian yang diperlukan dan kemampuan peralatan yang dikonfirmasi.

Media Uji Cairan yang Kompatibel

Media uji yang ditentukan meliputi larutan berair pendingin dan etilen glikol. Media yang dipilih harus kompatibel dengan bahan basah peralatan, segel, suhu operasi, dan persyaratan spesimen.

Konfigurasi Teknik yang Fleksibel

Radiator dan penukar panas bervariasi dalam volume internal, desain koneksi, persyaratan aliran, dan batas tekanan. HeJin dapat meninjau detail aplikasi ini untuk menentukan konfigurasi yang sesuai untuk pengujian yang dimaksud.

Dukungan Langsung dari Produsen

Dari diskusi teknis dan desain peralatan hingga koordinasi manufaktur dan bantuan purna jual, HeJin menyediakan komunikasi langsung dengan produsen sepanjang proyek, tunduk pada cakupan layanan yang disepakati.

Standar yang Berlaku dan Referensi Uji

QC/T 468 — Radiator Mobil

QC/T 468 membahas persyaratan teknis dan kinerja serta metode pengujian untuk radiator mobil.

GMW 14193 — Spesifikasi Produk dan Prosedur Uji Radiator

GMW 14193 adalah spesifikasi teknik otomotif yang berkaitan dengan validasi dan pengujian radiator. Bergantung pada edisi yang berlaku dan persyaratan proyek, topik yang relevan dapat mencakup validasi produk, evaluasi ketahanan, kondisi pengukuran, dan persyaratan kinerja.

JB/T 7356 dan JB/T 10408

Dokumen-dokumen ini termasuk dalam daftar referensi teknis yang disediakan. Judul lengkapnya, edisi saat ini, dan relevansinya dengan aplikasi siklus termal yang dimaksud harus diverifikasi sebelum digunakan sebagai referensi kepatuhan formal.

Spesifikasi Teknis

Prinsip Pengujian Inti

Siklus Suhu Cairan Terkontrol

Media yang dipilih bersirkulasi melalui spesimen dalam kondisi suhu yang terkontrol. Prosedur pengujian mendefinisikan tahap panas dan dingin, persyaratan transisi, periode penahanan, dan jumlah total siklus.

Koordinasi Tekanan dan Aliran

Kondisi tekanan dan aliran harus dipilih bersama dengan batas desain spesimen dan metode pengujian yang diperlukan. Konfigurasi yang benar membantu menetapkan kondisi sirkulasi pendingin yang berulang.

Urutan Uji Berulang

Program siklus termal yang terdefinisi dengan baik menentukan suhu target, kondisi transisi, waktu penahanan, frekuensi siklus, dan jumlah siklus yang diperlukan. Fungsi otomatisasi dan perekaman apa pun bergantung pada konfigurasi peralatan yang disepakati.

Kompatibilitas Spesimen dan Media

Media uji, bahan komponen, elemen penyegelan, dan bagian basah peralatan harus dipertimbangkan bersama. Ini sangat penting ketika menguji pada suhu ekstrem atau menggunakan larutan berair etilen glikol.

Pemilihan Peralatan Berbasis Teknik

Sebelum produksi, HeJin dapat meninjau gambar spesimen, dimensi koneksi, persyaratan suhu, tekanan, laju aliran, dan standar yang berlaku untuk membantu menetapkan konfigurasi pengujian yang praktis.

Fungsi Utama

Bangku Uji Kelelahan Termal Penukar Panas Otomotif dapat dikonfigurasi untuk mendukung fungsi pengujian berikut:

Sirkulasi cairan panas dan dingin: Mengedarkan media uji yang dipilih melalui spesimen radiator dan penukar panas yang kompatibel.

Kontrol suhu media: Menetapkan suhu pengujian yang diperlukan dalam rentang operasi yang dikonfigurasi.

Penyesuaian kondisi tekanan: Mendukung pengaturan tekanan uji dalam rentang 0,1–0,6 MPa yang ditentukan.

Penyesuaian laju aliran: Mendukung laju aliran sirkulasi yang dapat dikonfigurasi dari 10 hingga 100 L/menit.

Urutan siklus termal: Mendukung siklus suhu berulang pada frekuensi yang ditentukan 3–15 siklus per jam.

Evaluasi ketahanan berulang: Memungkinkan komponen menjalani jumlah siklus termal yang ditentukan.

Konfigurasi pengujian spesifik aplikasi: Memungkinkan kondisi pengujian direncanakan berdasarkan karakteristik spesimen dan persyaratan pengujian pelanggan.

Inspeksi pasca-uji: Mendukung inspeksi selanjutnya untuk kebocoran, deformasi, keretakan, atau kriteria penerimaan lain yang ditentukan.

Deteksi kebocoran otomatis, pencatatan data, pembuatan laporan, dan fungsi pemantauan tambahan harus dikonfirmasi dengan HeJin sebelum memesan jika diperlukan untuk aplikasi.

Pertanyaan yang Sering Diajukan

T1: Apa itu bangku uji siklus termal radiator otomotif?

Ini adalah sistem pengujian yang mengedarkan media cair melalui radiator atau penukar panas yang kompatibel dalam kondisi panas dan dingin berulang untuk mengevaluasi ketahanan siklus termal.

T2: Rentang suhu apa yang didukung oleh HJ-APTE1017?

Spesifikasi yang disediakan mencantumkan rentang suhu media yang dapat dikonfigurasi dari -40°C hingga 130°C. Profil suhu yang dapat dicapai dan waktu transisi harus dikonfirmasi untuk aplikasi pengujian yang dimaksud.

T3: Rentang tekanan dan aliran apa yang tersedia?

Rentang tekanan yang ditentukan adalah 0,1–0,6 MPa, dan rentang aliran adalah 10–100 L/menit. Keduanya dapat dikonfigurasi dalam rentang yang disebutkan.

T4: Media uji apa yang dapat digunakan?

Media yang terdaftar meliputi larutan berair pendingin dan etilen glikol. Media lain memerlukan tinjauan kompatibilitas sebelum digunakan.

T5: Komponen otomotif apa yang dapat diuji?

Radiator otomotif yang kompatibel, penukar panas pendingin, rakitan tabung dan kepala radiator, dan komponen berpendingin cairan lainnya dapat dipertimbangkan, tunduk pada persyaratan spesimen dan pengujian.

T6: Bisakah peralatan melakukan pengujian kejut termal?

Peralatan ini ditujukan untuk siklus panas dan dingin cairan yang terkontrol. Jika spesifikasi pengujian memerlukan profil kejut termal tertentu, waktu transisi cepat, atau ramp suhu yang ditentukan, kinerja yang diperlukan harus ditinjau dan dikonfirmasi sebelum memesan.

T7: Bisakah itu mengevaluasi kebocoran radiator?

Siklus termal dapat diikuti dengan inspeksi atau pengukuran kebocoran. Deteksi kebocoran otomatis terintegrasi tidak dikonfirmasi oleh spesifikasi yang disediakan dan harus ditentukan secara terpisah jika diperlukan.
