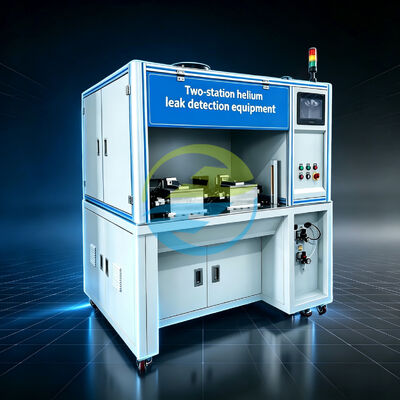

Peralatan Uji Kebocoran Helium Relay Presisi Tinggi untuk Inspeksi Kekedapan Gas Otomatis dengan Dua Stasiun Uji

Peralatan Pengujian Kebocoran Helium Relai Presisi Tinggi untuk Inspeksi Kekencangan Gas Otomatis dengan Dua Stasiun Uji

Pengenalan Produk

Relai mungkin terlihat dirakit dengan sempurna dari luar, namun kinerja penyegelannya dapat bergantung pada cacat yang tidak mungkin terlihat selama inspeksi visual.

Oleh karena itu, bagi produsen relai otomotif, komponen listrik yang disegel, dan rakitan presisi lainnya, pengujian kebocoran lebih dari sekadar langkah pengendalian kualitas. Ini adalah cara praktis untuk memverifikasi apakah komponen akhir telah mencapai tingkat kekencangan gas yang disyaratkan sebelum dipindahkan ke tahap produksi berikutnya.

Peralatan pengujian kebocoran helium relai dua stasiun dikembangkan secara khusus untuk memenuhi kebutuhan ini.

Sistem ini menggunakan helium sebagai gas pelacak. Karena helium dapat melewati jalur kebocoran yang sangat kecil, maka helium dapat dideteksi oleh detektor kebocoran helium ketika benda kerja yang disegel memiliki jalur kebocoran. Hal ini membuat pengujian kebocoran helium sangat cocok untuk komponen di mana pengujian peluruhan tekanan atau kedap udara konvensional saja mungkin tidak memberikan sensitivitas yang memadai.

Konfigurasi dua stasiun juga memberikan fleksibilitas yang lebih besar kepada tim produksi. Saat satu stasiun menjalankan siklus pengujian terprogramnya, stasiun lainnya dapat bersiap untuk benda kerja berikutnya. Hal ini membantu mengurangi waktu tunggu yang tidak perlu di antara operasi dan membuat peralatan lebih mudah diintegrasikan ke dalam alur kerja produksi berkelanjutan.

Hal ini terutama dirancang untuk pengujian relai, sedangkan perlengkapan dan konfigurasi prosesnya dapat disesuaikan sesuai dengan struktur aktual, dimensi, dan persyaratan pengujian benda kerja pelanggan.

Fitur

Dua Stasiun Uji Independen

Struktur dua stasiun memungkinkan peralatan menangani operasi pengujian melalui dua posisi kerja independen. Konfigurasi ini cocok untuk lingkungan produksi di mana produsen perlu menyeimbangkan akurasi pengujian dengan hasil praktis.

Deteksi Gas Pelacak Helium

Helium digunakan sebagai gas pendeteksi. Karakteristik fisiknya membuatnya cocok untuk mengidentifikasi jalur kebocoran yang sangat kecil pada komponen yang disegel.

Deteksi Kebocoran Otomatis

Peralatan ini dirancang dengan proses deteksi kebocoran helium otomatis, sehingga mengurangi ketergantungan pada penilaian manual selama tahap deteksi sebenarnya.

Desain Perlengkapan Berfokus Relai

Peralatan ini terutama ditujukan untuk pengujian relai. HeJin dapat mengembangkan perlengkapan khusus sesuai dengan dimensi relai, struktur koneksi, dan persyaratan produksi.

Kapasitas Benda Kerja Fleksibel

Konfigurasi yang dipublikasikan mendukung 1–4 benda kerja untuk inspeksi, memberikan fleksibilitas untuk pengaturan pemuatan yang berbeda.

Rekayasa Berorientasi Produksi

Daripada hanya menawarkan detektor yang berdiri sendiri, HeJin mengembangkan peralatan seputar proses pengujian lengkap pelanggan, termasuk desain perlengkapan, urutan pengujian, dan integrasi lini produksi.

Fungsi Utama

• Deteksi kebocoran helium otomatis
• Relai pemeriksaan kedap gas
• Pengujian gas pelacak helium
• Operasi pengujian dua stasiun
• Penempatan perlengkapan benda kerja
• Uji kontrol tekanan
• Evaluasi hasil kebocoran
• dll...

Apa yang Dapat Diuji Peralatan Ini?

Aplikasi utama pengujian relai tersegel.

Benda kerja yang umum digunakan mungkin termasuk:

• Relay otomotif
• Relai tertutup
• Relai industri
• Komponen listrik tertutup rapat
• Komponen elektronik yang tersegel

Sistem ini juga dapat dipertimbangkan untuk komponen tersegel lainnya jika dimensi, metode sambungan, dan persyaratan uji kebocorannya kompatibel dengan peralatan tersebut.

Untuk aplikasi baru, pelanggan harus menyediakan gambar benda kerja, struktur penyegelan, tekanan uji, tingkat kebocoran yang diijinkan, dan kapasitas produksi yang diharapkan. HeJin kemudian dapat mengevaluasi metode pengujian dan konfigurasi perlengkapan.

Apa yang Dideteksi Peralatan?

Fokusnya pada kinerja kedap gas dan kebocoran, termasuk:

Kebocoran Eksternal

Deteksi kebocoran dari benda kerja yang disegel ke lingkungan sekitar.

Cacat Penyegelan Internal

Deteksi jalur kebocoran yang disebabkan oleh penyegelan antarmuka, sambungan, atau cacat struktural.

Jalur Kebocoran Mikro

Deteksi berbasis helium dapat mengidentifikasi jalur kebocoran yang sangat kecil yang mungkin sulit diidentifikasi melalui inspeksi visual.

Konsistensi Penyegelan

Proses pengujian berulang membantu produsen memantau konsistensi kinerja penyegelan di seluruh batch produksi.

Standar Referensi Internasional

ISO 20485:2017 — Pengujian Tidak Merusak — Pengujian Kebocoran — Metode Gas Pelacak

ISO 20485:2017 adalah referensi internasional yang paling relevan untuk pengujian kebocoran gas pelacak. ISO menyatakan bahwa standar tersebut menjelaskan teknik deteksi kebocoran menggunakan gas pelacak dan detektor kebocoran khusus gas pelacak.

ISO 20486:2017 — Kalibrasi Kebocoran Referensi untuk Gas

ISO 20486:2017 adalah bagian dari standar pengujian non-destruktif ISO 19.100 yang mencakup pengujian kebocoran dan kalibrasi referensi kebocoran gas. Hal ini relevan ketika menetapkan kondisi kebocoran referensi yang dapat ditelusuri untuk sistem pengujian kebocoran.

Referensi Manajemen Mutu ISO 9001

ISO 9001 memberikan kerangka kerja yang diakui secara internasional untuk sistem manajemen mutu.

Pembaruan penting tahun 2026: ISO 9001:2026 kini telah diterbitkan, sedangkan ISO 9001:2015 telah ditarik. Oleh karena itu, dokumentasi proyek harus mengidentifikasi edisi yang berlaku daripada secara otomatis menjelaskan ISO 9001:2015 sebagai edisi saat ini.

IEC 60529 — Tingkat Perlindungan yang Diberikan oleh Penutup

IEC 60529 mendefinisikan sistem Kode IP yang digunakan untuk mengklasifikasikan tingkat perlindungan yang diberikan oleh selungkup untuk peralatan listrik. Publikasi konsolidasi IEC mencakup standar asli beserta amandemennya.

Spesifikasi Teknis

Gambar detailnya

Layanan Purna Jual Berkualitas

Dukungan Teknik Yang Berlanjut Setelah Pengiriman

Untuk peralatan pengujian kebocoran, pengiriman bukanlah akhir dari proyek.

Tantangan sebenarnya sering kali dimulai saat peralatan memasuki lingkungan produksi: penempatan perlengkapan, parameter pengujian, pasokan helium, kalibrasi kebocoran referensi, dan pengoperasian sehari-hari semuanya memengaruhi stabilitas pengujian.

Itu sebabnya HeJin memberikan dukungan teknis sepanjang siklus hidup peralatan.

Pertanyaan Umum

1. Produk apa yang dapat diuji oleh peralatan ini?

Ini dirancang untuk produk yang sudah diisi sebelumnya yang memerlukan pengujian kebocoran helium. Kisaran kompatibel yang ditentukan mencakup model badan katup 250, 400, dan 600, serta model resin epoksi 100, 300, dan 500. Produk lain dapat dievaluasi berdasarkan struktur dan persyaratan pengujiannya.

2. Berapa banyak ruang vakum yang dimiliki peralatan tersebut?

Ini fitur dua ruang vakum.

3. Berapa banyak produk yang dapat diuji di setiap ruangan?

Setiap ruang vakum dirancang untuk menampung 1 hingga 4 benda kerja.

4. Berapa ambang batas alarm kebocoran?

Kriteria penerimaan sebenarnya untuk produk pelanggan harus ditentukan berdasarkan spesifikasi teknis dan prosedur pengujian yang berlaku.

5. Gas apa yang digunakan untuk pengujian kebocoran?

Helium adalah gas uji yang ditentukan.

6. Berapa kapasitas produksinya?

Kapasitas produksi yang ditentukan adalah 200 unit per jam.

7. Apakah bongkar muat otomatis?

Peralatan dikonfigurasi untuk bongkar muat manual; bongkar muat otomatis dapat disesuaikan.

8. Catu daya apa yang dibutuhkan?

380 V, sistem lima kabel tiga fase, 50 Hz.

9. Pasokan helium seperti apa yang dibutuhkan?

Helium disuplai melalui tabung gas. Sumber gas harus ditempatkan dalam jarak 2 meter dari saluran masuk gas peralatan, dengan tekanan saluran masuk 0,2 MPa.

10. Jenis udara bertekanan apa yang diperlukan?

Persyaratan udara tekan yang ditentukan adalah 0,5–0,7 MPa; udara bertekanan yang bersih dan kering diperlukan untuk pengoperasian katup pneumatik.

Tentang HeJin

HeJin adalah produsen sumber berbasis di Tiongkok yang mengkhususkan diri dalam pengujian industri dan peralatan otomasi.

Didirikan pada tahun 2012, perusahaan ini berfokus pada penelitian dan pengembangan, desain teknik, manufaktur, dan dukungan teknis untuk peralatan khusus yang digunakan dalam komponen otomotif, deteksi kebocoran, penanganan gas, dan aplikasi pengujian industri.

Daripada hanya memasok mesin standar, HeJin bekerja dengan pelanggan untuk mengembangkan peralatan sesuai kebutuhan produksi sebenarnya.

Dari diskusi teknis pertama hingga desain perlengkapan, pembuatan peralatan, commissioning, dan dukungan purna jual, proses rekayasa tetap berhubungan erat.

Hal ini penting ketika sistem pengujian harus bekerja dengan andal sebagai bagian dari jalur produksi nyata.
