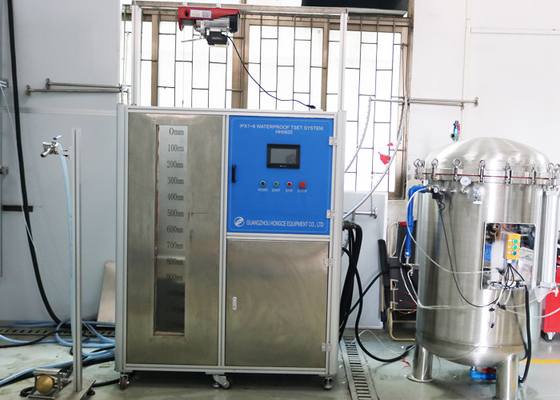

Peralatan Uji Suku Cadang Mobil IPX1 1PX8 Untuk Perlindungan Derajat Terhadap Air

12,5 ± 0,626L / mnt (IPX5);

100±5L/mnt (IPX6)

Peralatan uji

Kondisi pengujian

Aliran air

kecepatan

Peralatan tetes Gambar 3

Kandang di meja putar

Kecepatan kira-kira.1 putaran/menit

(1,0 + 0,5) mm/mnt

(ketinggian curah hujan)

Perbedaan dari

suhu

peralatan yang sedang diuji

tidak lebih dari 5 °C.

Untuk suhu air

yang lebih dari

5 °C lebih rendah, diukur

ure harus disetujui

antara pengguna

standar untuk mencegah

pembentukan air yang terkondensasi.

Peralatan tetes Gambar 3

Kandang di 4 posisi tetap,

miring sebesar 15°

(3,0 + 0,5) mm/mnt

(ketinggian curah hujan)

2,5 menit untuk masing-masing

empat posisi

Putar tabung Gambar 4

dengan diameter lubang 0,4 mm

hingga ± 60° dari semprotan bidang vertikal sambil memutar tabung putar sebesar ± 60° dengan mengacu pada bidang vertikal dengan laju sekitar 1 s/60 °

Maks.jarak 200 mm

0,1 l/mnt ± 5% per bukaan (sedang

nilai), atau

kira-kira

80 kPa

10 menit

(5 menit dalam satu posisi, 5 menit dalam posisi berputar dari

posisi ini sebesar 90°

sepanjang horizontal

tingkat)

atau tabung pancuran Gambar 5

semprot sambil memutar shower tube sebesar ± 60 ° dengan mengacu pada bidang vertikal

Maks.jarak 500 mm

Tabung putar Gambar 4 seperti di bawah 3, tetapi dengan diameter lubang 0,4 mm ± 90° dari bidang vertikal;semprot sambil memutar tabung putar sebesar ± (180° hingga 20°) dengan mengacu pada bidang vertikal pada

tingkat kira-kira.1 detik/60 °

Maks.jarak 200 mm

atau tabung pancuran Gambar 5, tetapi dengan penutup yang dilepas, semprot sambil memutar tabung pancuran sebesar ± 90°

dengan mengacu pada bidang vertikal

Maks.jarak 500 mm

Tabung putar Gambar 4 seperti di bawah 3, tetapi dengan diameter lubang 0,8 mm ± 90° dari bidang vertikal, semprotkan sambil memutar tabung putar sebesar ± (180° hingga 20°) dengan mengacu pada bidang vertikal pada

tingkat kira-kira.1 detik/60 °

Maks.jarak 200 mm

0,6 l/mnt ±

5% per bukaan

(medium

nilai)

kira-kira

400 kPa

10 menit

(5 menit dalam satu posisi, 5 menit dalam posisi yang diputar 90° dari posisi ini)

Air jet, nozzle diameter 6,3 mm sesuai dengan Gambar 6

Jarak 2,5 m sampai 3 m

12,5 l/mnt ± 5%

kira-kira

30 kPa

Air jet, nozzle diameter 12,5 mm sesuai dengan Gambar 6

Jarak 2,5 m sampai 3 m

100 l/mnt ± 5%

kira-kira

100 kPa

Air jet, nozzle diameter 6,3 mm sesuai dengan Gambar 6

Jarak 2,5 m sampai 3 m

kira-kira

1.000 kPa

Bak rendam

kedalaman perendaman:

1 m (lokasi perumahan terdalam) 0,15 m air di atas lokasi perumahan tertinggi, jika perumahan lebih besar

dari 0,85 m

Ketinggian air bak perendaman: dan kedalaman perendaman

seperti yang disepakati antara pengguna standar

tunduk pada

persetujuan
