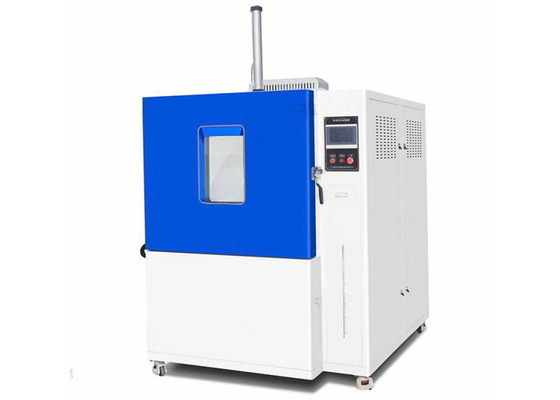

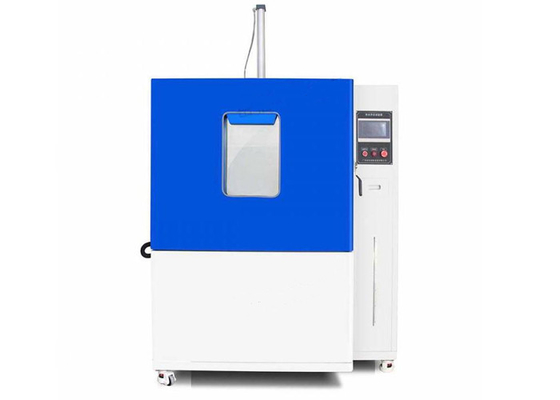

Peralatan Uji Suku Cadang Mobil ISO 16750-4 Percikan Air Dan Ruang Uji Perendaman

Deskripsi Produk

Peralatan Uji Suku Cadang Mobil ISO 16750-4 Percikan Air Dan Ruang Uji Perendaman

Standar:

ISO16750-4 Kendaraan jalan-Kondisi lingkungan dan pengujian untuk peralatan listrik dan elektronik-Bagian 4: Beban iklim, klausul 5.4.2 Uji kejut air es.

VW-80000 Komponen Listrik Dan Elektronik Pada Kendaraan Bermotor hingga 3.5t Persyaratan Umum, Kondisi Pengujian dan Pengujian klausul 9.12 K-12 Kejutan Suhu Dengan Percikan Air;

GB/T 28046,4-2011Peralatan Uji Suku Cadang Mobil

Tujuan:

Tes ini mensimulasikan kejutan termal yang disebabkan oleh air es dan berlaku untuk produk di area percikan kendaraan.Tujuan dari pengujian ini adalah untuk mensimulasikan percikan air es di atas sistem/komponen yang panas.Ini terjadi saat mengemudi di jalan basah selama musim dingin.Mode kegagalan adalah retak mekanis bahan atau kegagalan segel yang disebabkan oleh koefisien ekspansi suhu yang berbeda.

Ini adalah peralatan uji keandalan untuk berbagai jenis elektronik, listrik, plastik dan bahan baku lainnya dan perangkat untuk tahan dingin, tahan panas, uji ketahanan percikan air es, uji ketahanan perendaman air es dan peralatan uji keandalan teknik kontrol kualitas.

Metode pengujian:

Tes percikan air:

Panaskan DUT dalam oven udara panas pada T _maksimal untuk waktu penahanan yang ditentukan, t _H.Kemudian siram DUT dengan air es selama 3 detik.

Jika DUT terciprat ke dalam kendaraan hanya dari satu arah, cipratkan dari arah ini hanya saat berada dalam posisi terpasang.Jika peralatan terciprat dari berbagai arah di dalam kendaraan, maka arah ini harus diperhitungkan.Dalam hal ini, gunakan DUT baru untuk setiap arah percikan.Lebar percikan yang diarahkan pada DUT harus selalu lebih besar dari lebar DUT.Jika DUT yang akan dipercikkan ternyata terlalu besar untuk satu pancaran, atur beberapa pancaran secara berurutan untuk menghasilkan garis dampak percikan pada DUT.Lihat Gambar 4 sampai 6.

Parameter pengujian meliputi:

jumlah siklus: 100;

waktu penahanan, t _H , di T _maksimal : 1 jam atau sampai stabilisasi suhu DUT tercapai;

durasi transisi: < 20 detik (untuk transisi manual DUT antara penyimpanan suhu dan percikan);

cairan uji: air deionisasi;

suhu air: 0 °C hingga +4 °C;

aliran air: antara 3 liter dan 4 liter per 3 detik (durasi percikan);

jarak antara jet dan permukaan DUT: (325 ± 25) mm (air harus diterapkan pada lebar penuh DUT);

mode operasi: lihat Gambar 5;

orientasi DUT: seperti pada kendaraan.Peralatan Uji Suku Cadang Mobil

Tes perendaman:

Hubungkan DUT ke peralatan uji.Operasikan DUT dalam oven udara panas pada T_maksimal untuk waktu penahanan yang ditentukan, t _H.Dengan perangkat masih beroperasi, rendam selama 5 menit dalam tangki air es dengan kedalaman minimal 10 mm.

Parameter pengujian meliputi:

jumlah siklus: 10;

waktu penahanan, t _H , di T _maksimal : 1 jam atau sampai stabilisasi suhu DUT tercapai;

durasi transisi: < 20 detik;

cairan uji: air deionisasi;

suhu air: 0 °C hingga +4 °C;

waktu perendaman: 5 menit;

mode operasi: 3.2 sesuai dengan ISO 16750-1;

orientasi DUT: seperti pada kendaraan.
