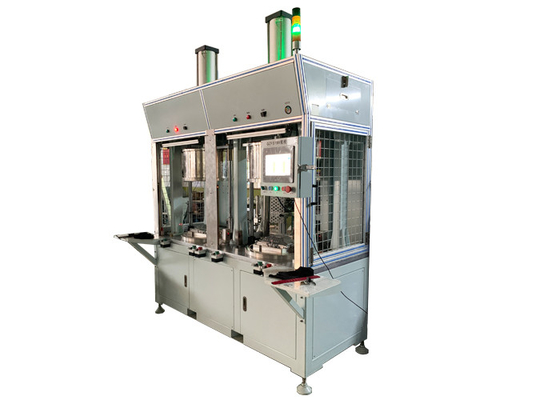

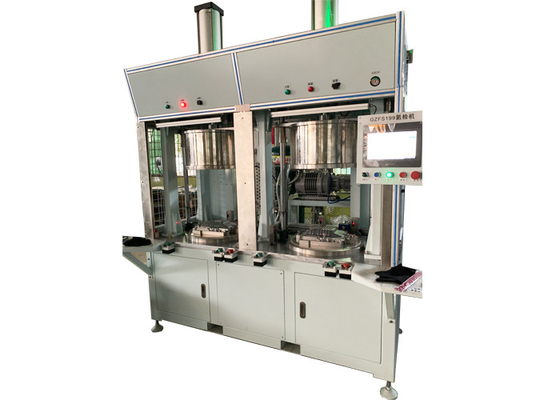

Peralatan Uji Kebocoran Helium 100sec / piece

Penutup inverter mesin otomotif

Suku cadang mobil

Benda kerja Dimuat

Dan

Ruang vakum ditutup

Operator meletakkan benda kerja di fixture ruang vakum, tekan tombol start.

Tutup pintu ruang vakum secara otomatis, dan siklus pengujian dimulai.

Catatan: Pelindung kisi dipasang di kedua sisi ruang vakum.Saat menutup pintu ruang vakum, pastikan tidak ada benda di area sambungan yang mengganggu pergerakan ruang vakum.

Evakuasi

Dan

Uji Kebocoran Kotor

Setelah ruang ditutup, katup vakum secara otomatis dibuka, ruang & benda uji harus dievakuasi oleh kelompok pompa sampai ke titik vakum set;

Sensor vakum memantau nilai vakum di ruang & benda uji secara individual;

Ketika nilai vakum di ruang mencapai pengaturan, hentikan evakuasi benda uji, ruang terus dievakuasi hingga ke pengaturan;

Selama evakuasi ruang, benda uji diuji dengan metode peluruhan tekanan untuk menemukan kebocoran kotor;

Jika benda uji mengalami kebocoran kotor, proses pengujian otomatis dibatalkan, sinyal kebocoran kotor harus diberikan.

Jika benda uji tidak mengalami kebocoran kotor, proses uji kebocoran harus dilanjutkan.

Mengisi helium

dan

Uji Kebocoran Halus

Ruang & benda uji harus dievakuasi oleh kelompok pompa sampai vakum pada titik setel;

Ketika nilai vakum di dalam ruang dan benda uji mencapai tekanan vakum yang telah ditetapkan secara individual;

Detektor kebocoran akan mulai menguji nilai helium ruang sebelum pengisian helium, dan menekan nilai latar belakang ini menjadi nol;

Helium dibebankan ke benda uji ke nilai yang telah ditetapkan;

Jika sinyal helium di dalam ruang daripada titik set lulus / gagal diinduksi oleh detektor kebocoran, itu menunjukkan tidak ada kebocoran halus, lampu hijau menyala.

Jika benda uji dievaluasi sebagai NOK, pesan alarm terkait akan diberikan di papan operasi dan layar, operator harus menekan tombol Konfirmasi di papan operasi untuk mengetahui hasil pengujian, jika tidak pintu ruang tidak dapat dibuka .

Ketika tombol Konfirmasi ditekan, pintu ruang dapat terbuka secara otomatis, operator melepaskan penggandeng, membongkar benda kerja.

Jika benda uji dievaluasi sebagai OK, pesan OK terkait akan diberikan pada papan operasi dan layar, pintu ruang dapat dibuka secara otomatis;operator melepaskan coupler, membongkar benda kerja.
