Formula Kamar Suhu Tinggi Dan Rendah Mobil Konstan Basah / Kelembaban
Kontak Person : Tessa Huang
Nomor telepon : +86 18027403449
ApaAPP : +8618027403449
| Kuantitas min Order : | 1 set | Harga : | Negotiatable |
|---|---|---|---|
| Kemasan rincian : | kayu lapis | Waktu pengiriman : | 40 hari |
| Syarat-syarat pembayaran : | T / T, L / C | Menyediakan kemampuan : | 5 set per bulan |
| Tempat asal: | Cina | Nama merek: | HeJin |
|---|---|---|---|
| Sertifikasi: | Third party calibration certificate(cost additional) | Nomor model: | HH0819 |
|
Informasi Detail |
|||

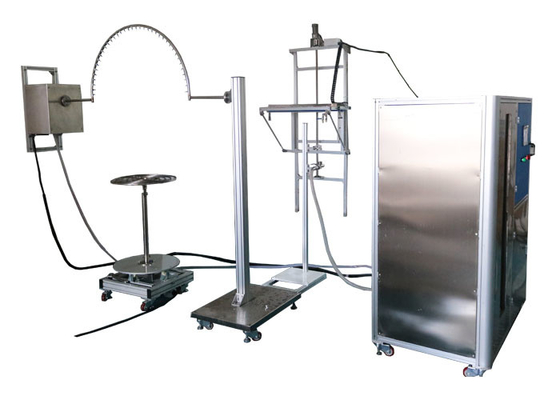

| Nama Produk: | Sistem Uji Tahan Air IPX1-7 | Standar: | ISO 20653, DIN40050-9, IEC60529 |
|---|---|---|---|
| Area tes tetes: | 1000 × 600mm | Ketinggian tetesan: | 200mm |
| tabung putar: | R600, R800 dan R1000 | Lubang jarum: | Diameter 0.4mm |
| Meja putar: | Diameter 600mm | Fungsi: | kendaraan jalan terhadap dampak masuknya tes air |
| Menyoroti: | Sistem Uji Tahan Air IEC60529 Untuk Jalan,Sistem Uji IEC60529 IPX1-7,Sistem Uji IPX1-7 Untuk Kendaraan Jalan Raya |
||
Deskripsi Produk
Alat Uji Suku Cadang Mobil ISO20653 Untuk Perlindungan Terhadap Masuknya Air
Standar:
Tingkat perlindungan IEC60529 yang disediakan oleh penutup (Kode IP) dari IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;
DIN40050-9 Tingkat perlindungan IP yang diberikan oleh penutup untuk peralatan listrik di kendaraan jalan raya untuk melindungi peralatan listrik di dalam penutup dari efek masuknya benda asing padat, termasuk debu (perlindungan terhadap benda asing), melindungi peralatan listrik di dalamnya penutup terhadap efek masuknya air (perlindungan terhadap air);
ISO 20653-2013 Kendaraan jalan raya - Tingkat perlindungan (kode IP) - Perlindungan peralatan listrik dari benda asing, air dan akses, gambar 3- Pengaturan pengujian untuk menentukan perlindungan terhadap tetesan air vertikal (peralatan tetes);derajat perlindungan terhadap air 1 dan 2, gambar 4 - Pengaturan pengujian untuk menentukan perlindungan terhadap percikan air dan semprotan air (tabung putar);derajat perlindungan terhadap air 3, 4 dan 4K, gambar 5 - Pengaturan pengujian manual untuk menentukan perlindungan terhadap percikan air dan semprotan air (tabung pancuran);derajat perlindungan terhadap air 3 dan 4, gambar 6 - Nozzle untuk menentukan perlindungan terhadap air berkecepatan tinggi;derajat perlindungan terhadap air 5, 6 dan 6K
Aplikasi:
Sistem uji kedap air untuk kendaraan jalan raya - Derajat perlindungan (kode IP) - Perlindungan peralatan listrik terhadap air. Alat Uji Suku Cadang Mobil
Parameter:
|

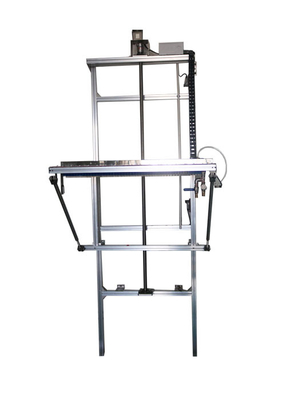

1. Tetes air untuk kode kedua elemen 1 (vertikal) dan 2 (kandang dengan kemiringan 15 °) |
|
| Area uji tetes | 1000 × 600mm, dapat disesuaikan. Alat Uji Suku Cadang Mobil |
| Tinggi tetesan | 200mm, dapat disesuaikan.Secara otomatis dideteksi oleh sensor infra merah, ketika jarum berada di titik tertinggi dari sampel 200mm, kotak tetesan akan berhenti secara otomatis. |
| Tingkat menetes (aliran air) | 1 + 0,05 0mm / mnt atau 3 + 0,05 0mm / mnt dapat dialihkan, mengadopsi teknologi curah hujan terkontrol digital |
| Lubang jarum | Φ0,4mm |
| Jarak antar lubang | 20mm |
| Waktu pengujian | 0-999.9 mnt, dapat disetel sebelumnya |
| Metode instalasi | Dipasang di dinding atau tipe lantai |

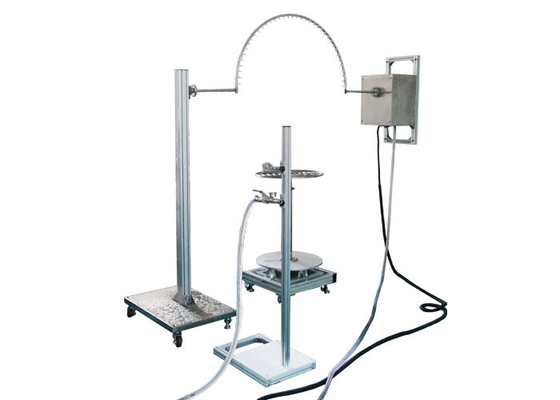

| 2. Semprotan air dan untuk percikan air Kode kedua elemen 3 dan 4 (tabung putar) | |
| Jari-jari tabung berosilasi |
Konfigurasi standar adalah R600, R800 dan R1000, tersedia radius lain R200, R400, R1200, R1400, R1600mm, terbuat dari stainless steel |
| Lubang jarum | Φ0,4mm |
| Sudut termasuk dua lubang | IPX3: 120 °;IPX4: 180 ° |
| Sudut pendulum | IPX3: 120 ° (± 60 °);IPX4: 350 ° (± 175 °) |
| Kecepatan hujan |
IPX3: 4 s / waktu (2 × 120 °); IPX4: 12 s / waktu (2 × 350 °); |
| Aliran air | 1-10L / mnt dapat disesuaikan |
| Waktu pengujian | 0,01S-99 jam 59 menit, dapat diatur sebelumnya |
| 3. Semprotan air dan percikan air untuk kode kedua elemen 3 dan 4 (tabung pancuran) | |
| Parameter semprotan nosel |
Diameter luar: Ф102mm diameter bola: SФ75.5mm 121 lubang Ф0.5mm; 1 lubang di tengah 1 lingkaran dalam dari 12 lubang pada jarak 30 ° 4 lingkaran luar 24 lubang pada jarak 15 ° Pindah perisai-Aluminium Semprotan nozzle-Kuningan |
| Aliran air | 10L / min ± 5%, Flow meter dapat disesuaikan |
| Pengukur tekanan | 50-150Kpa, Rentang pengukur tekanan 0-0.25Mpa |
| 4. Air berkecepatan tinggi untuk kode kedua elemen 5 dan 6 | |
| Diameter nosel | IPX5: Φ6.3mm;IPX6: Φ12.5mm |
| Aliran air | IPX5: 12,5 ± 0,625L / mnt;IPX6: 100 ± 5L / menit |
| Jarak dari nosel jet ke penutup | 2,5-3m |
| 5. Meja putar | |
| Diameter | Φ600mm, Φ800mm dan Φ1000mm tersedia, |
| Kecepatan rotasi | 1r / menit |
| Sudut yang dapat dimiringkan | 15 ° |
| Uji sudut rotasi | 90 °, rotasi terus menerus |
| Daya tampung | ≤150kg |

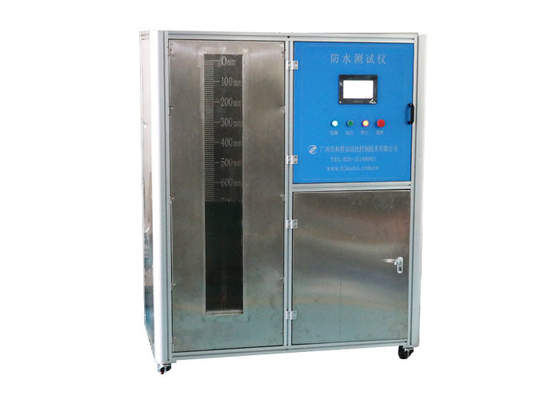

| 6. Pasokan air (juga untuk kode kedua elemen 7 perendaman sementara dalam air) dan kabinet kontrol listrik | |
| Berlaku |
(a) Pasokan air untuk uji tahan air IPX1 ~ IPX6 (b) uji perendaman air IPX7 (c) Kontrol otomatis untuk seluruh peralatan tahan air |
| Tangki penyimpanan air |
Ini berlaku untuk penyimpanan air uji semprotan air kuat IPX5 ~ IPX6, injeksi air perendaman IPX7 Volume: 1000L Dimensi: L1000mmXW1000mmXH1000mm Jendela observasi: jendela kaca yang diperkuat Dimensi jendela observasi: W200mmXH1250mm Pengukur kedalaman: baja tahan karat Ketinggian pengukur kedalaman: 1300mm, akurasi 1mm Kontrol level cairan: sakelar apung + pipa luapan |
| Kabinet Kontrol: |
Deteksi aliran: umpan balik sinyal aliran melalui flowmeter elektronik Pengaturan aliran: atur pada layar sentuh Deteksi suhu: PID Pengontrol: PLC Fungsi Kontrol: pasokan air suhu konstan, pasokan air aliran konstan, pasokan air tekanan konstan, dan kontrol waktu pengujian. Fungsi proteksi: proteksi kebocoran, proteksi overload, proteksi hubung singkat |
