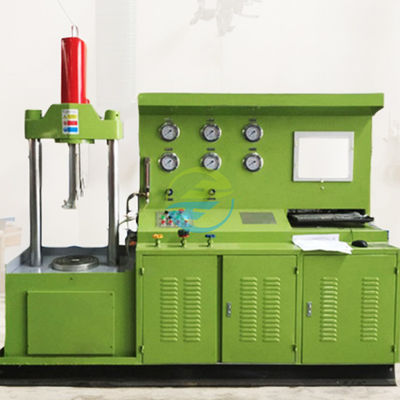

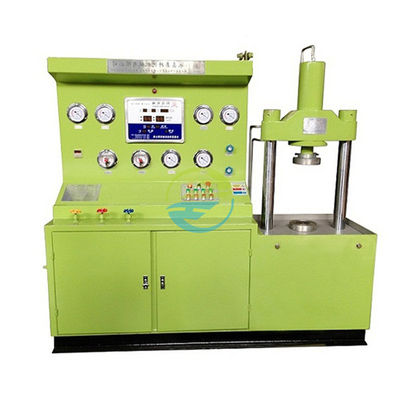

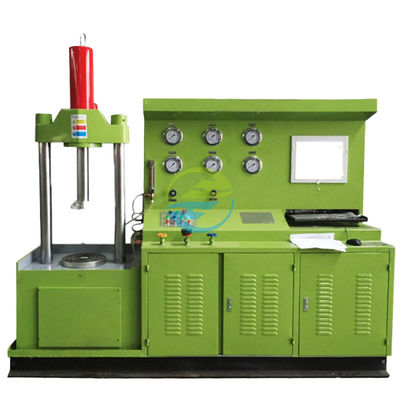

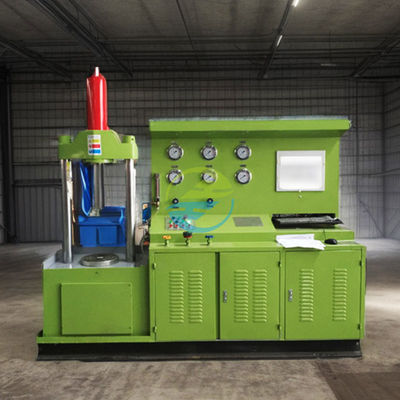

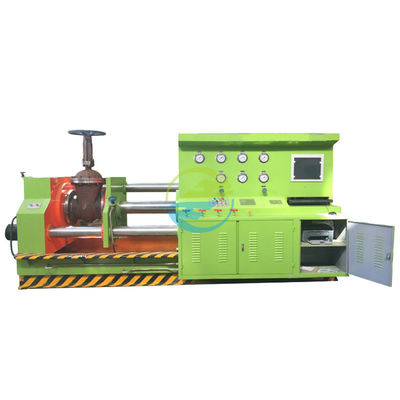

Bangku Uji Cerdas Katup Vertikal & Pengukur Aliran ISO 5167 0.1-200m³/jam 0-40MPa

Sorotan Produk

• Deteksi Presisi Tinggi: Mengadopsi sensor impor untuk akurasi aliran ±0.3%FS dan akurasi tekanan ±0.2%FS, bersertifikat oleh CNAS untuk memenuhi presisi ISO 5167 Kelas 1.
• Penggantian Peralatan Cepat: Dengan pengangkatan listrik dan penjepitan pneumatik, penggantian perangkat untuk spesifikasi DN300 memakan waktu kurang dari 10 menit, kompatibel dengan katup dan meter aliran multi-merek.
• Kontrol Cerdas & Manajemen Data: Layar sentuh warna 10 inci dengan pengalihan bahasa Cina-Inggris sekali klik, 20+ templat uji standar bawaan (ISO 5167, API 6D, dll.), dan pembuatan otomatis laporan PDF dengan 判定 kepatuhan.
• Kompatibilitas Multi-Standar: Mendukung prosedur uji untuk API 6D, EN 12266-1, dll., secara otomatis menghasilkan laporan data yang diperlukan untuk sertifikasi CE/API/CCC.
• Keamanan & Keandalan: Rongga tekanan tinggi baja tahan karat (tahan 60MPa) + jendela observasi tahan ledakan yang dikeraskan (transmisi cahaya 92%), akurasi pemantauan kebocoran hingga 0.001L/menit, dan perlindungan tiga kali lipat (kelebihan tekanan, panas berlebih, penghentian darurat) yang memenuhi standar keselamatan listrik EN 61010-1.
• Ekspansi Fleksibel: Modul suhu tinggi opsional (0-150°C) dan sistem vakum (derajat vakum ≤10kPa) untuk pengujian kondisi kerja ekstrem.

Standar Referensi Internasional

Standar Pengukuran Aliran

• ISO 5167-1:2018 (Perangkat Tekanan Diferensial untuk Pengukuran Aliran)
  • Klausul 5: Perhitungan kelas akurasi dan ketidakpastian.
  • Klausul 7: Metode uji pengulangan dan aturan penilaian.
• GB/T 2624.1-2021 (Perangkat Pengukuran Aliran Fluida Pipa Tekanan Diferensial)
  • Bagian 5.3: Perhitungan koefisien aliran dan proses kalibrasi.

Standar Pengujian Katup

• API 6D:2020 (Katup Pipa)
  • Klausul 8.2: Prosedur uji tekanan (tekanan uji cangkang/segel dan waktu penahanan).
  • Klausul 8.3: Kriteria penerimaan kebocoran (cairan ≤0.1mL/menit·DN).
• EN 12266-1:2019 (Pengujian Tekanan Katup Industri)
  • Lampiran A: Metode kebocoran uji gelembung.
  • Lampiran B: Aturan penilaian kebocoran penurunan tekanan.

Keamanan dan Kompatibilitas EMC

• EN 61010-1:2010 (Persyaratan Keselamatan untuk Peralatan Pengukuran)
  • Klausul 5: Isolasi listrik dan perlindungan kelebihan tekanan.
  • Klausul 7: Kelas perlindungan mekanis (IP54/IP65).

Parameter Teknis
