| Kuantitas min Order : | 1 set | Harga : | Negotiatable |
|---|---|---|---|
| Kemasan rincian : | kotak kartun | Waktu pengiriman : | 7 hari |
| Syarat-syarat pembayaran : | L / C, T / T | Menyediakan kemampuan : | 20 set / per bulan |
| Tempat asal: | Cina | Nama merek: | HeJin |
|---|---|---|---|
| Sertifikasi: | calibration certificate (cost additional) | Nomor model: | HT-U16 |
|
Informasi Detail |
|||
| Nama Produk: | Mengartikulasikan Probe Dengan Tangan Berbentuk Datar Dan Kerucut 10,5 – 11,5 Tahun | Standar: | UL 60335-2-24 |
|---|---|---|---|
| bahan penyelidikan: | Besi tahan karat | Panjang jari tengah: | 77mm |
| Diameter jari tengah: | 11.4mm | Lebar tangan (bagian tangan rata): | 62mm |
| Panjang siku sampai pergelangan tangan: | 235mm | Bagian berbentuk kerucut di lampiran jari: | 25mm |
| Menyoroti: | Probe Jari Uji Artikulasi,Probe Jari Uji Berbentuk Kerucut 25mm |
||
Deskripsi Produk

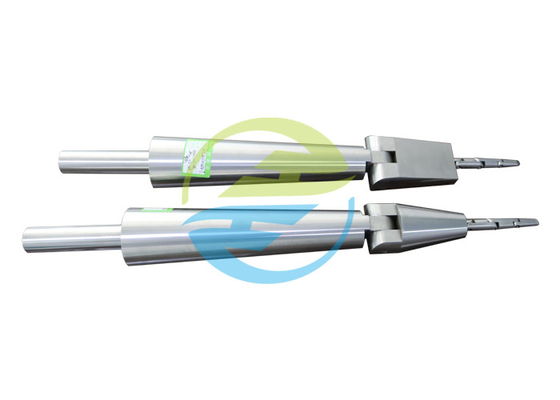

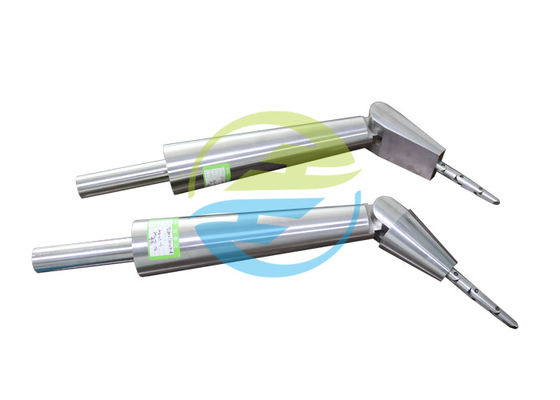

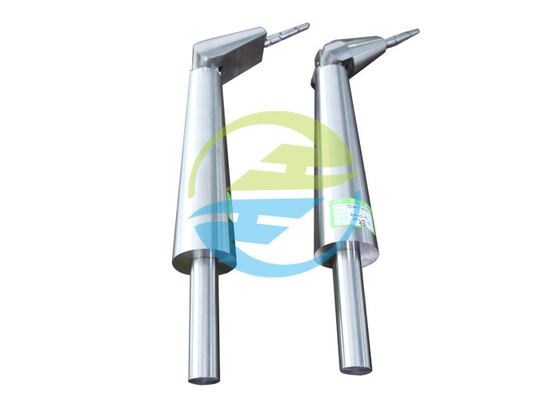

Mengartikulasikan Probe Dengan Tangan Berbentuk Datar Dan Kerucut 10,5 – 11,5 Tahun
Standar:
UL 60335-2-24 Peranti Listrik Rumah Tangga dan Sejenis – Keselamatan – Bagian 2-24: Persyaratan Khusus untuk Peranti Pendingin, Peranti Es Krim dan Pembuat Es, Lampiran 101.DVA, Gambar 101. DVA.2
Aplikasi:
Ini digunakan untuk Penilaian Bahaya untuk Bagian yang Bergerak;dan Probe untuk Mensimulasikan Akses ke Bagian Berbahaya oleh Anak-anak.
Saat mengevaluasi titik jepit potensial, i probe Gambar 12DV, dari Bagian 1, Gambar 101. DVA.1 dan Gambar 101. DVA.2 tidak dapat menembus bukaan, atau gaya maksimum yang diberikan oleh bagian yang bergerak ke probe kurang dari 22,2 N (5 lbf) di setiap lokasi DAPAT DIAKSES oleh probe; Uji Jari Probe
Parameter:
| Barang | Deskripsi dimensi |
Dimensi mm |
| A | Panjang jari tengah, 95 persentil | 77 |
| B | Diameter jari tengah, 5 persentil | 11.4 |
| C | Panjang tangan, 95 persentil | 173 |
| D | Panjang siku hingga pergelangan tangan, 95 persentil | 235 |
| E | Diameter pergelangan tangan (lingkar dibagi pi), 5 persentil | 37 |
| F | Diameter lengan bawah (lingkar dibagi pi), 5 persentil | 57 |
| G | CLEARANCE tangan minimum (bagian tangan berbentuk kerucut), 5 persentil | 49.4 |
| H | Bagian berbentuk kerucut di lampiran jari | 25 |
| Saya | Lebar tangan (bagian tangan datar), 5 persentil | 62 |
| J | Lebar pergelangan tangan (digunakan untuk ketebalan tangan – bagian tangan yang rata), 5 persentil | 29 |
| K | Lebar tangan pada perlekatan jari (bagian tangan rata) | 46 |
| L | Panjang lengan atas, 95 persentil | A |
|
Catatan: 1 – Probe dirancang dengan pin tengah untuk memutar tangan terhadap lengan bawah.Gerakan itu dapat direpresentasikan secara ekuivalen dengan memutar probe. 2 – "Ujung" jari dikembangkan agar sesuai dengan dimensi probe artikulasi UL.Diameter dari ujung ke sambungan pertama kemudian mengecil dari dimensi ujung ke diameter jari.Sendi berjarak sama di sepanjang jari. 3 – Probe dirancang untuk memungkinkan tangan "membungkuk" sehubungan dengan lengan menggunakan pin engsel yang terletak 6 mm (0,24 in) dari panjang tangan (ujung pergelangan tangan) dan tangan dibatasi dalam menekuk tidak lebih dari 90° terhadap lengan. A Jika lengan atas diperlukan untuk mengevaluasi suatu bagian, itu harus terdiri dari tabung fleksibel yang dipasang di ujung lengan bawah, karena posisi siku yang tepat tidak dapat ditentukan dengan mudah dari titik data yang dipilih.Uji Jari Probe |
||
