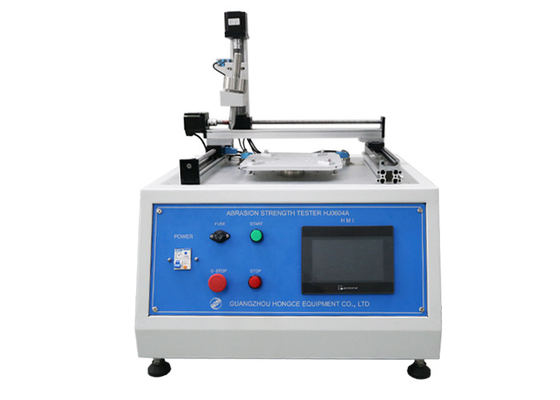

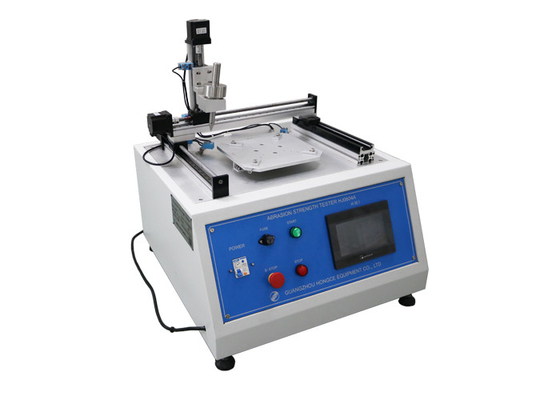

Peralatan Uji IEC PLC Untuk Kecepatan Ketahanan Abrasi 20 ± 5mm/dtk

Deskripsi Produk

Alat Uji IEC Untuk Uji Ketahanan Abrasi Dengan Kecepatan 20 ± 5mm/s

Standar:

IEC 60335-1 'Peranti listrik rumah tangga dan sejenisnya – Keselamatan – Bagian 1: Persyaratan umum' klausul 21.2;

IEC 60950-1 'Peralatan teknologi informasi – Keselamatan – Bagian 1: Persyaratan umum' klausul 2.10.8.4 dan Gambar 2K.

Aplikasi:

Digunakan untuk uji ketahanan abrasi dari papan sirkuit tercetak atau bagian insulasi yang dapat diakses dari peralatan rumah tangga.

Sampel uji:

Bagian yang dapat diakses dari insulasi padat, papan cetak berlapis dan komponen berlapis. Peralatan Uji IEC

Deskripsi standar dari IEC 60950-1:

Goresan dibuat di lima pasang bagian konduktor dan pemisahan intervensi pada titik di mana pemisahan akan dikenakan gradien potensial maksimum selama pengujian.

Goresan dibuat dengan menggunakan pin baja yang diperkeras yang ujungnya berbentuk kerucut dengan sudut ujung 40°, ujungnya dibulatkan dan dipoles, dengan jari-jari 0,25 mm ± 0,02 mm.

Goresan dibuat dengan menggambar pin di sepanjang permukaan dalam bidang yang tegak lurus dengan tepi konduktor dengan kecepatan 20 mm/s ± 5 mm/s seperti yang ditunjukkan pada Gambar 2K.Pin dibebani sedemikian rupa sehingga gaya yang diberikan sepanjang sumbunya adalah 10 N ± 0,5 N. Goresan harus berjarak paling sedikit 5 mm dan paling sedikit 5 mm dari tepi benda uji.

Parameter:
