Gambar 1 60245-2 Peralatan Uji IEC Melenturkan Aparat Kecepatan Konstan 0,33 M/S

Deskripsi Produk

IEC 60245-2 Gambar 1 Alat Uji Melenturkan Aparat Kecepatan Konstan 0,33 m/s

Standar:

IEC 60245-1 'Kabel berinsulasi karet Tegangan pengenal hingga dan termasuk 450/750 V-Bagian 1: Persyaratan umum' pasal 5.6.3.1;

IEC 60245-2 'Kabel berinsulasi karet - Tegangan pengenal hingga dan termasuk 450/750 V - Bagian 2: Metode pengujian' ayat 3.1 dan gambar 1;

IEC 60227-1 'Kabel berinsulasi polivinil klorida dengan tegangan pengenal hingga dan termasuk 450/750 V – Bagian 1: Persyaratan umum' pasal 5.6.3.1;

IEC 60227-2 'Kabel berinsulasi polivinil klorida dengan tegangan pengenal hingga dan termasuk 450/750 V – Bagian 2: Metode pengujian' ayat 3.1 dan gambar 1;

IEC 60065-1 'Audio, video, dan aparatus elektronik serupa – Persyaratan keselamatan' pasal 16.3b).

Aplikasi:

NS alat pelentur digunakan untuk pengujian kekuatan mekanik kabel fleksibel lengkap.

Sampel uji:

Kabel fleksibel lengkap, kabel fleksibel. Peralatan Uji IEC

Deskripsi standar:

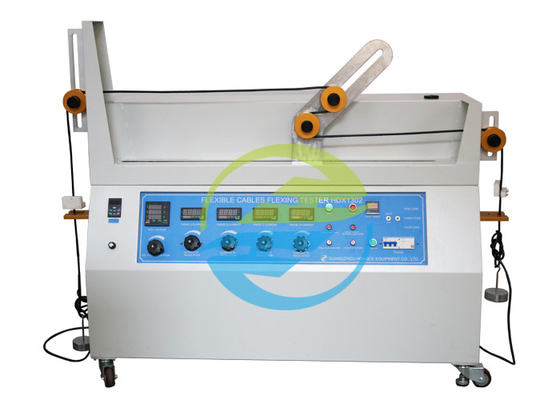

Pengujian ini harus dilakukan dengan alat yang ditunjukkan pada gambar 1 .Peralatan ini terdiri dari pembawa C, sistem penggerak untuk pembawa dan empat puli untuk setiap sampel kabel yang akan diuji.Pembawa C mendukung dua katrol A dan B, yang sama

diameter.Dua puli tetap, di kedua ujung peralatan, mungkin berdiameter berbeda dari puli A dan B, tetapi keempat puli harus diatur sedemikian rupa sehingga sampel horizontal di antara keduanya.Pembawa membuat siklus (gerakan maju dan mundur) pada jarak 1 m dengan kecepatan konstan sekitar 0,33 m/s antara setiap pembalikan arah gerakan.

Katrol harus terbuat dari logam dan memiliki alur berbentuk setengah lingkaran untuk kabel melingkar dan alur datar untuk kabel datar.Klem penahan D harus dipasang sedemikian rupa sehingga tarikan selalu diterapkan oleh berat dari mana pembawa bergerak menjauh.Jarak dari satu klem penahan ke penyangganya, sementara klem lainnya bertumpu pada penyangganya, harus maksimum 5 cm.

Sistem penggerak harus sedemikian rupa sehingga pengangkut berputar dengan lancar dan tanpa sentakan ketika mundur dari satu arah ke arah lain.

Parameter:
