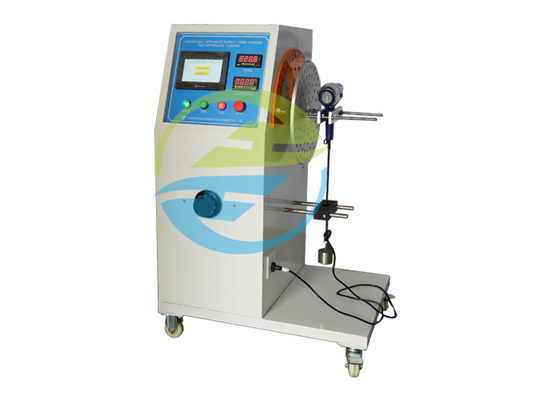

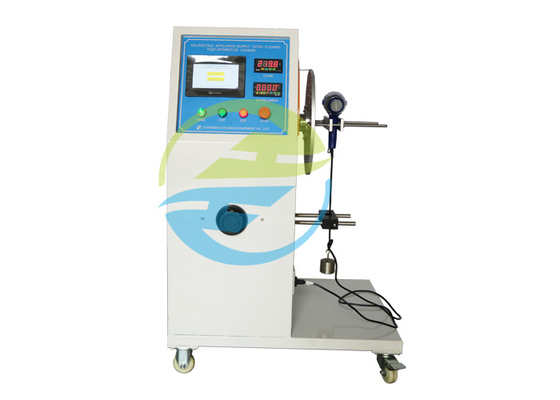

Layar Sentuh IEC 60335-1 Alat Uji Pelenturan Kabel Gambar 8

Deskripsi Produk

Peralatan Uji IEC 60335-1 Alat Uji Pelenturan Kabel Gambar 8

Standar:

IEC 60335-1 Peranti listrik rumah tangga dan sejenisnya – Keselamatan – Bagian 1: Persyaratan umum pasal 25.14, gambar 8.

Deskripsi standar:

Peranti yang dilengkapi dengan senur suplai dan yang digerakkan selama operasi harus dikonstruksi sedemikian sehingga senur suplai cukup terlindung dari kelenturan berlebihan saat memasuki peranti.

CATATAN 1 Ini tidak berlaku untuk peranti dengan gulungan kabel senur otomatis yang diuji oleh 22.1 6 sebagai gantinya.

Kesesuaian diperiksa dengan pengujian berikut yang dilakukan pada peralatan yang memiliki bagian berosilasi seperti yang ditunjukkan pada Gambar 8.

Bagian peranti yang mencakup bukaan saluran masuk dipasang pada bagian yang berosilasi sehingga, ketika senur suplai berada di tengah perjalanannya, sumbu senur tempat masuknya pelindung senur atau saluran masuk adalah vertikal dan melewati sumbu osilasi.Sumbu utama penampang senur datar harus sejajar dengan sumbu osilasi.

Kabelnya dibebani sehingga gaya yang diberikan adalah

– 10 N, untuk senur yang memiliki luas penampang nominal melebihi 0,75 mm²;

– 5 N, untuk kabel lainnya.

Jarak X, seperti ditunjukkan pada Gambar 8, antara sumbu osilasi dan titik di mana senur atau pelindung senur memasuki peranti, disetel sehingga ketika bagian osilasi bergerak melebihi jangkauan penuhnya, senur dan beban membuat lateral minimum gerakan.

Bagian yang berosilasi digerakkan melalui sudut 90° (45° di kedua sisi vertikal), jumlah pelenturan untuk sambungan tipe Z adalah 20.000 dan untuk sambungan lain 10.000. Laju pelenturan adalah 60 per menit.

CATATAN 2 Pelenturan adalah satu gerakan 90°.

Senur dan bagian terkaitnya diputar dengan sudut 90° setelah setengah jumlah pelenturan, kecuali senur datar dipasang.

Selama pengujian, konduktor disuplai pada tegangan pengenal dan dibebani dengan arus pengenal peranti.Arus tidak melewati konduktor pembumian.

Peralatan Uji IEC

Parameter:
