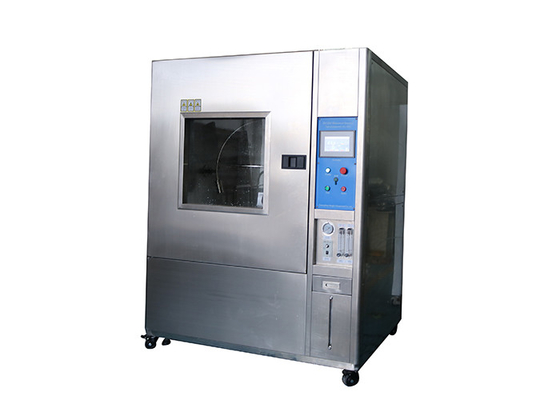

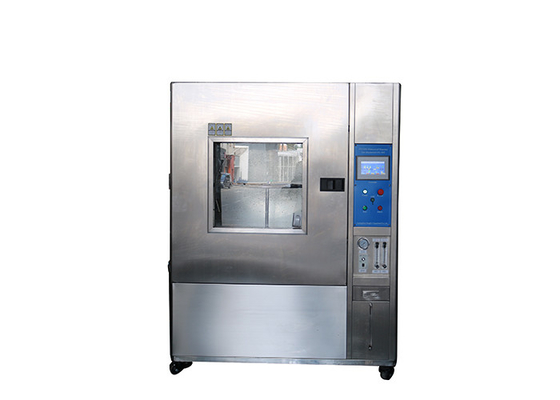

IEC60529 IPX1 Ke IPX4 Ruang Uji Tahan Air Untuk Suku Cadang Mobil

Deskripsi Produk

Peralatan Uji IP IPX1 Ke Ruang Uji Tahan Air IPX4 Untuk Suku Cadang Mobil

Standar:

Tingkat perlindungan IEC60529 yang disediakan oleh penutup (Kode IP) dari IPX1, IPX2, IPX3, IPX4;

ISO 20653-2013 Kendaraan jalan raya - Tingkat perlindungan (kode IP) - Perlindungan peralatan listrik dari benda asing, air dan akses, gambar 3- Pengaturan pengujian untuk menentukan perlindungan terhadap tetesan air vertikal (peralatan tetes);derajat perlindungan terhadap air 1 dan 2, gambar 4 - Pengaturan pengujian untuk menentukan perlindungan terhadap percikan air dan semprotan air (tabung putar);derajat perlindungan terhadap air 3, 4 dan 4K.

Elemen dan arti kode IP:

Kondisi pengujian:

IPX1:

Pengujian dilakukan dengan alat yang menghasilkan aliran tetesan air yang seragam di seluruh area selungkup.

Meja putar tempat penutup ditempatkan memiliki kecepatan putaran 1 putaran / menit dan eksentrisitas (jarak antara sumbu meja putar dan sumbu spesimen) kira-kira 100 mm.

Durasi tes 10 menit.

IPX2:

Selungkup diuji selama 2,5 menit di masing-masing dari empat posisi kemiringan tetap.

Posisi ini adalah 15 ° di kedua sisi vertikal dalam dua bidang yang saling tegak lurus (lihat gambar 3b)).

Total durasi tes adalah 10 menit.

IPX3:

Tabung osilasi dilengkapi dengan lubang semprot di atas busur 60 ° di kedua sisi titik tengah.Dukungan tidak berlubang.

Selungkup yang akan diuji ditempatkan di titik tengah setengah lingkaran.Tabung menyebabkan berosilasi melalui sudut 1 20 °, 60 ° di kedua sisi vertikal, waktu untuk satu osilasi lengkap (2 × 1 20 °) sekitar 4 detik dan durasi pengujian 5 menit.

Selungkup kemudian diputar melalui sudut horizontal 90 ° dan pengujian dilanjutkan selama 5 menit berikutnya.

Jari-jari tabung osilasi maksimum yang dapat diterima adalah 1.600 mm.

Tekanan air disesuaikan untuk memberikan kecepatan pengiriman yang ditentukan.Tekanan untuk mencapai delivery rate ini akan berkisar antara 50 kPa sampai 150 kPa.Itu harus dijaga konstan selama pengujian.

Durasi pengujian adalah 1 menit / m 2 dari luas permukaan selungkup yang dihitung (tidak termasuk permukaan pemasangan apa pun), dengan durasi minimum 5 menit.

IPX4:

Tabung osilasi memiliki lubang semprot di seluruh 1 80 "dari setengah lingkaran.Laju aliran total disesuaikan seperti yang ditentukan dalam tabel 9 dan diukur dengan pengukur aliran.

Tabung tersebut menyebabkan berosilasi melalui sudut hampir 360 °, 180 ° di kedua sisi vertikal, waktu untuk satu osilasi lengkap (2 × 360 °) sekitar 12 detik.

Durasi tes adalah 10 menit.
