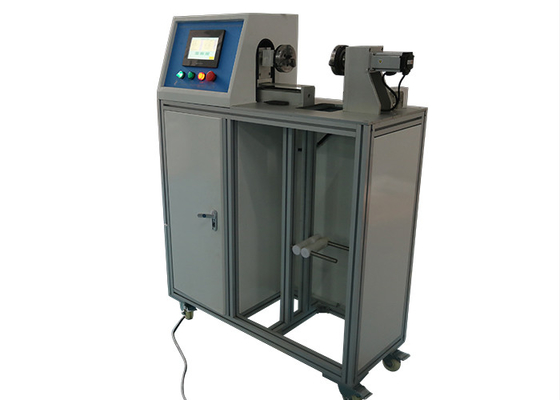

Servo Motor IEC Performance Tester Untuk Proximity Switch

Deskripsi Produk

Alat Uji IEC P.Penguji Kinerja Untuk Sakelar Kedekatan Dengan Kabel Terhubung Secara Intergral

Standar:

IEC 60947-5-2 'Switchgear tegangan rendah dan kontrolgear - Bagian 5-2: Perangkat sirkuit kontrol dan elemen switching - Sakelar kedekatan' Lampiran C.8

Aplikasi:

Ini digunakan untuk menguji kinerja kekuatan struktural dari berbagai sakelar proximity dan sensor fotolistrik dengan kabel penghubung integral, memastikan bahwa kabel penghubung dan posisi sakelar relatif tetap.Alat Uji IEC

Tujuan pengujian ini adalah untuk memastikan integritas jangkar kabel selama penanganan transit dan pemasangan.Setelah dipasang, sakelar kedekatan dan kabel harus dipasang relatif satu sama lain.

C.8.1 .1 Uji tarik

Kabel harus dikenakan tarikan yang stabil sepanjang sumbu pemasukan kabel, diterapkan pada selubung insulasi kabel selama 1 menit.

C.8.1 .2 Uji torsi

Kabel harus dikenakan torsi 0,1 Nm atau dibatasi pada nilai yang memberikan sudut torsi 360 °.Torsi harus diterapkan ke kabel, searah jarum jam selama 1 menit dan kemudian berlawanan arah jarum jam selama 1 menit, pada jarak 100 mm dari pintu masuk proximity.

C.8.1 .3 Uji dorong

Gaya dorong harus diterapkan sepanjang sumbu kabel sedekat mungkin ke pintu masuk kabel.

Gaya dinaikkan perlahan hingga 20 N. Gaya harus diterapkan selama 1 menit untuk setiap waktu dan dengan jeda 1 menit di antara aplikasi.

Setelah pengujian, tidak terlihat kerusakan pada alat perapat pintu masuk kabel dan tidak ada perpindahan kabel yang harus diamati.

C.8.1 .4 Uji tikungan

Kabel harus dibebani dan ditekuk dengan cara berikut:

a) Tangguhkan massa 3 kg dengan memasangkannya ke kabel 1 m dari pintu masuk kabel dan dengan sumbu pintu masuk kabel vertikal.

b) Miringkan sakelar proximity 90 ° untuk menyebabkan kabel bengkok 90 °, pertahankan posisi itu selama 1 menit.

c) Miringkan sakelar proximity 90 ° ke arah berlawanan relatif terhadap vertikal sehingga menyebabkan tekukan kabel 90 ° berlawanan, pertahankan posisi selama 1 menit.

Fitur:

Peralatan ini mengadopsi sistem kontrol cerdas PLC canggih, antarmuka operasi manusiawi layar sentuh untuk membuat perekaman dan tampilan lebih akurat;dengan waktu uji yang telah ditetapkan, kecepatan uji, langkah uji, pengaturan gaya tarik, dan fungsi lainnya.Dapat dianalisis dengan catatan data apakah sampel uji memenuhi syarat atau tidak.

Parameter:
