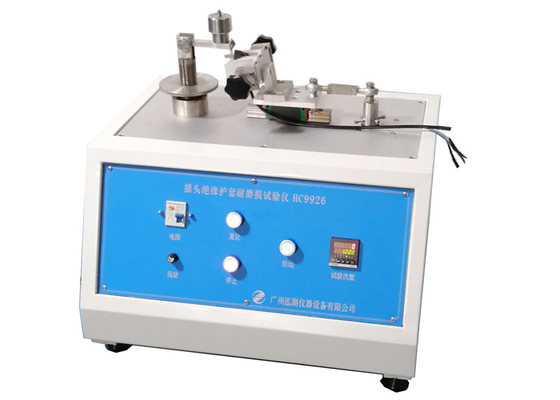

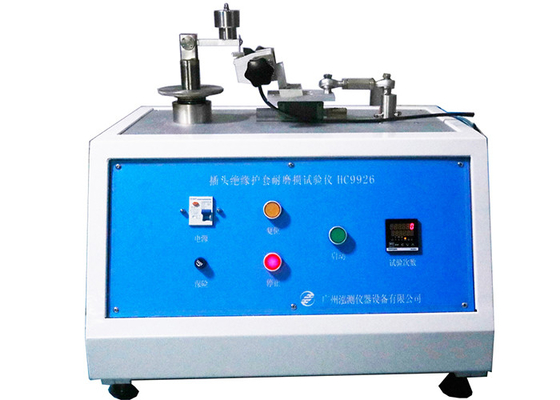

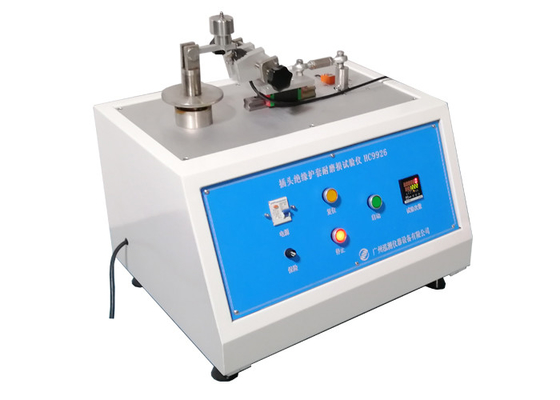

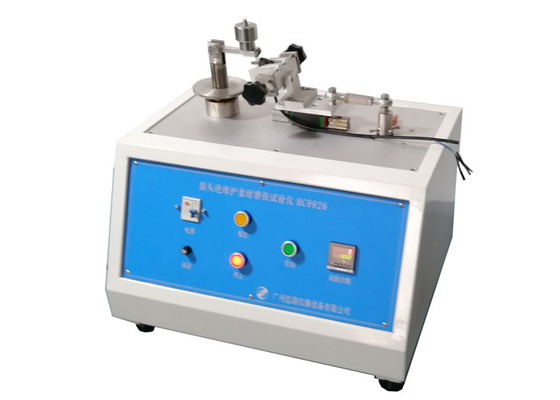

4N Load Plug Socket Test Equipment Plug Pin Abrasion Tester

Deskripsi Produk

Alat Uji Soket Colokan Lengan Isolasi Alat Uji Abrasi Pin Plug

Standar:

IEC 60884-1 2013 'Stopkontak dan stopkontak untuk keperluan rumah tangga dan sejenis - Bagian 1: Persyaratan umum klausul 24.7

Deskripsi standar:

Pin steker yang dilengkapi dengan selongsong insulasi dikenai pengujian berikut dengan menggunakan peralatan seperti yang ditunjukkan pada gambar 28.

Peralatan uji terdiri dari balok yang ditempatkan secara horizontal, yang diputar di sekitar titik tengahnya.Kawat baja panjang pendek, diameter 1 mm dan ditekuk membentuk U, alas U lurus, dipasang dengan kaku, di kedua ujungnya, ke salah satu ujung balok, sehingga bagian lurus menonjol di bawah balok. balok dan sejajar dengan sumbu poros balok.

Steker dipegang oleh penjepit yang sesuai sedemikian rupa sehingga bagian lurus dari kawat baja bertumpu pada pin steker, tegak lurus terhadapnya.Pin miring ke bawah pada sudut 10 ° ke arah horizontal.

Balok dibebani sehingga kawat memberikan gaya 4 N pada pin.

Steker digerakkan ke belakang dan ke depan dalam arah horizontal pada bidang sumbu balok, sehingga kawat bergesekan di sepanjang pin.Panjang pin yang terkelupas kira-kira 9 mm, yang kira-kira 7 mm di atas selongsong insulasi.Jumlah gerakan adalah 20.000 (10.000 di setiap arah) dan kecepatan operasi adalah 30 gerakan per menit.

Pengujian dilakukan pada satu pin pada setiap spesimen.

Aplikasi:

Perangkat ini digunakan untuk menguji kekuatan ketahanan abrasi selongsong isolasi pin steker

Sampel uji:

Selongsong isolasi pin steker.Alat Uji Soket Colokan

Fitur:

Perangkat terdiri dari penempatan balok secara horizontal dan gerakan linier dudukan fixture, di mana, balok berakhir dengan diameter kawat baja pendek 1mm ditekuk menjadi kepala berbentuk U (bentuk U dari dua vertikal dipasang pada balok), kawat U -bentuk bawah adalah bagian linier 6mm.Tekan hemline 6mm pada selongsong insulasi steker, motor menggerakkan dudukan penjepit baut pemasangan untuk melakukan gerakan bolak-balik bolak-balik, melakukan uji abrasi ke selongsong isolasi pin steker.

Parameter:
