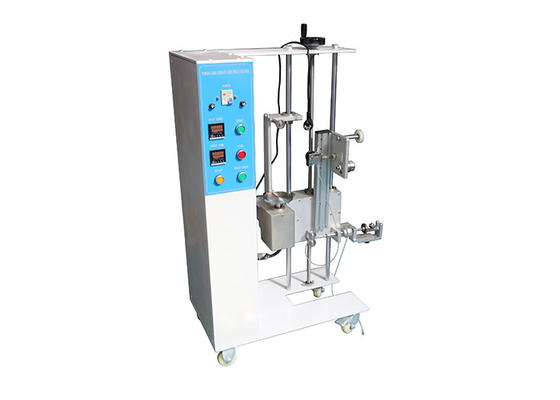

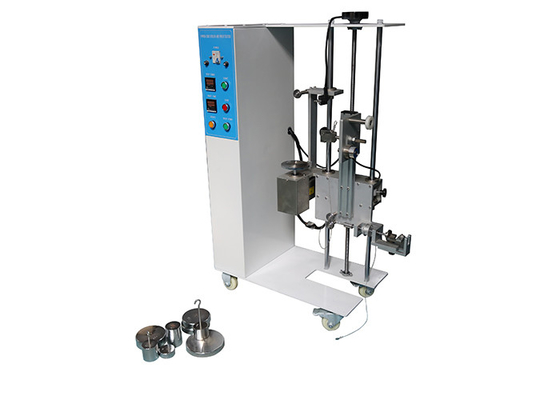

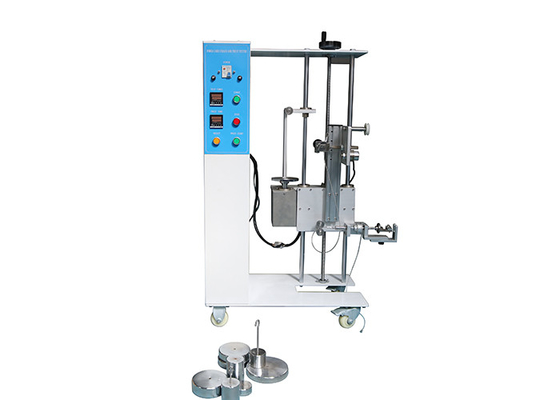

20mm Torque Arm Cord Anchorage Strain And Twist Tester Machine

Deskripsi Produk

Cord Anchorage Untuk Pasokan Peralatan Uji Peralatan Rumah Tangga

Standar:

IEC 60335-1 'Peranti listrik rumah tangga dan sejenis - Keselamatan - Bagian 1: Persyaratan umum klausul 25.15

Aplikasi:

Ini digunakan untuk memeriksa apakah file jangkar kabel peralatan rumah tanggaKabel listrik kencang, dapat memproses gaya tarik dan pengujian torsi.

Peranti yang dilengkapi dengan kabel senur suplai, dan peranti yang dimaksudkan untuk dihubungkan secara permanen ke perkawatan magun dengan kabel senur fleksibel, harus memiliki jangkar kabel senur.Jangkar senur harus membebaskan konduktor dari regangan, termasuk puntiran, pada terminal dan melindungi insulasi konduktor dari abrasi.

Senur harus tidak dapat didorong ke dalam peranti sedemikian rupa sehingga senur atau bagian internal peranti dapat rusak.

Fitur:

Tanda dibuat pada kabel saat dikenakan gaya tarik yang ditunjukkan pada Tabel 12, pada jarak kira-kira 20 mm dari jangkar kabel atau titik lain yang sesuai.

Kabel senur kemudian ditarik, tanpa sentakan, selama 1 detik dengan arah yang paling tidak baik dengan gaya yang ditentukan.Pengujian dilakukan sebanyak 25 kali.

Kabel, kecuali pada gulungan kabel otomatis, kemudian dikenai torsi yang diterapkan sedekat mungkin ke peranti.Torsi ditentukan dalam Tabel 12 dan diterapkan selama 1 menit.

Tabel 12 - Gaya tarik dan torsi:

Selama pengujian, senur harus tidak rusak dan tidak menunjukkan regangan yang cukup pada terminal.Gaya tarik diterapkan kembali dan kabel tidak boleh bergeser secara longitudinal lebih dari 2 mm.

Parameter:
