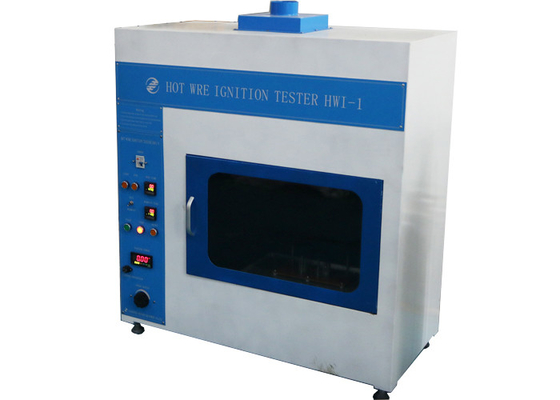

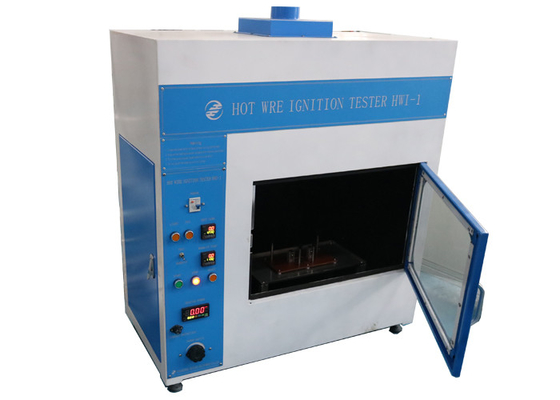

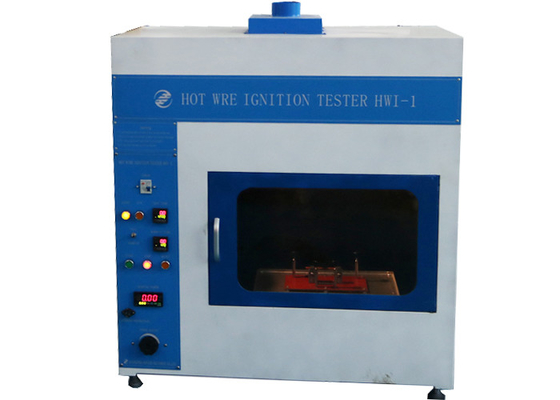

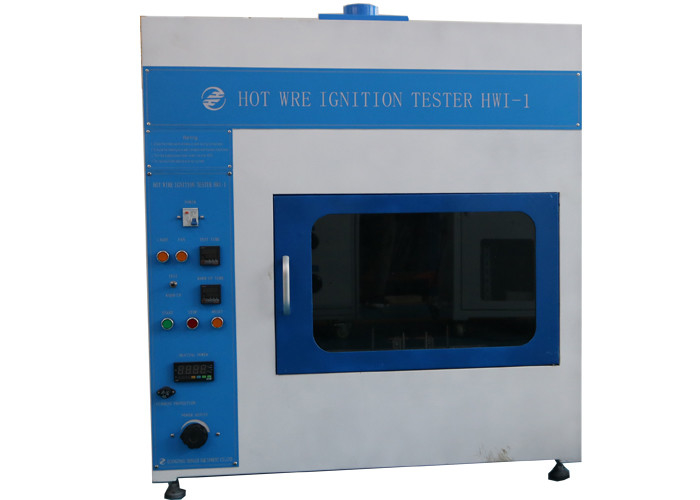

IEC60695-2-20 Alat Uji Mudah Terbakar Pengapian Kawat Panas

Deskripsi Produk

IEC60695-2-20 Peralatan Uji Mudah Terbakar Penguji pengapian kawat panas Dengan kontrol Listrik

Standar:

IEC60950-1 Peralatan teknologi informasi - Keselamatan - Bagian 1: Persyaratan umum Lampiran A.4 Uji penyalaan kabel panas;

IEC60947-1 Switchgear dan controlgear tegangan rendah - Bagian 1: Aturan umum Lampiran M M.1 Uji pengapian kabel panas (HWI);

IEC60695-2-20 Uji bahaya kebakaran - Bagian 2: Metode uji berbasis kawat pijar / panas - Bagian 20: Uji penyulutan kumparan kawat panas pada bahan.

Deskripsi alat uji:

Sampel harus diikat dalam fixture yang menyediakan dua tiang penyangga yang ditempatkan terpisah 70 mm untuk menopang spesimen uji dalam posisi horizontal, pada ketinggian 60 mm di atas dasar ruang, di tengah perkiraan ruang uji (lihat Gambar M.1).

Panjang kawat NiCr 250 mm ± 5 mm (nikel 80%, kromium 20%, bebas besi) berdiameter sekitar 0,5 mm dan memiliki ketahanan dingin sekitar 5,28 Ω / m dan rasio panjang-massa 580 m / kg harus digunakan.Sebelum pengujian, kabel harus disambungkan lurus ke sumber daya variabel yang disetel untuk menyebabkan disipasi daya 0,26 W / mm pada kabel selama 8 detik hingga 1 2 detik.

Setelah pendinginan, kawat harus dililitkan di sekitar sampel untuk membentuk lima putaran lengkap dengan jarak 6,35 mm ± 0,05 mm.Perlengkapan belitan harus digunakan, yang akan memposisikan kabel secara seragam di bagian tengah sampel dengan gaya belitan 5,4 N ± 0,02 N.

Ujung kabel harus dihubungkan ke sumber daya variabel.

Kapasitas sirkuit suplai harus cukup untuk mempertahankan kerapatan daya linier terus menerus 48 Hz hingga 62 Hz setidaknya 0,31 W / mm di sepanjang kabel pemanas pada atau di dekat faktor daya kesatuan.Kerapatan daya dari sirkuit suplai pada 60 A dan 1,5 V harus mendekati 0,3 W / mm.Tingkat daya harus dapat disesuaikan, dengan lancar dan terus menerus dan mengukur daya dalam ± 2%.

Parameter:
