| Kuantitas min Order : | 1 set | Kemasan rincian : | kayu lapis |
|---|---|---|---|
| Waktu pengiriman : | 60 hari | Menyediakan kemampuan : | 5 set per bulan |
| Tempat asal: | Cina | Nama merek: | HeJin |
|---|---|---|---|
| Sertifikasi: | calibration certificate (cost additional) | Nomor model: | HH0805A |
|
Informasi Detail |
|||
| Standar: | IEC60529, IEC60598, IEC60335 | Pemakaian: | Tes Perlindungan Air Masuknya |
|---|---|---|---|
| Aplikasi: | Pengujian Semprotan Air untuk IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 IPX7 IPX8 | Jaminan: | 1 tahun |
| Jarak antar lubang: | 20mm | Waktu pengujian: | 0-999.9 mnt, dapat disetel sebelumnya |
| Menyoroti: | Sistem Pengujian Tahan Air IEC60598,Pengujian Tahan Air IEC60598,Sistem Pengujian Tahan Air IEC60598 |
||
Deskripsi Produk
Peralatan Uji IP Sistem Pengujian Bukti Air Untuk Jenis Terbuka IPX1 Ke IPX7
Standar:
IEC 60529 Tingkat perlindungan yang diberikan oleh penutup (Kode IP) IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;
IEC 60598-1 Luminer - Bagian 1: Persyaratan umum dan pengujian klausul 9.2 Pengujian masuknya debu, benda padat, dan kelembapan;
IEC 60335-1 Peranti listrik rumah tangga dan sejenis - Keselamatan - Bagian 1: Persyaratan umum klausul 15 Ketahanan kelembaban;
Sampel uji:
Terutama digunakan dalam pencahayaan, peralatan rumah tangga, kelistrikan industri, lemari komunikasi, suku cadang mobil, intelijen seluler dan bidang lainnya.
Struktur sistem:

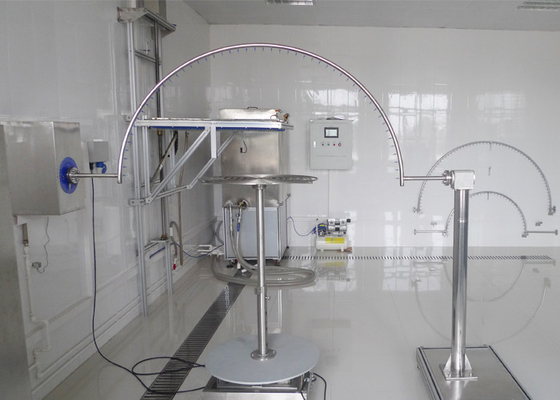

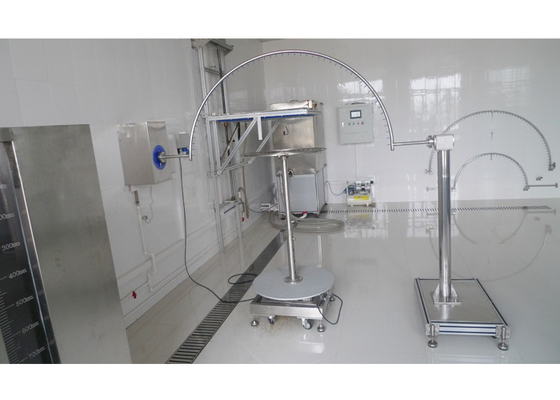

Sistem pengujian bukti air IPX1to X7 termasuk kotak tetes untuk tes IPX1 dan IPX2, tabung berosilasi dan a nosel semprot untuk uji IPX3 dan IPX4, a nozzle jet untuk uji IPX5 dan IPX6, aΦ600mm meja putar, pasokan air (juga untuk pencelupan IPX7) dan kabinet kontrol listrik.

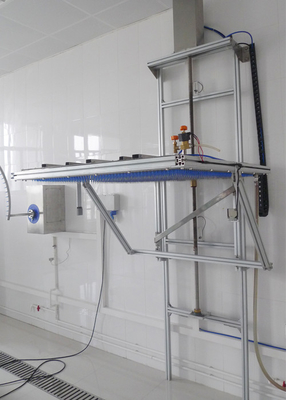

Bingkai uji tetes vertikal dipasang dan dipasang di dinding.Kotak tetesan digerakkan ke atas dan ke bawah oleh sekrup penggerak rantai untuk memenuhi persyaratan ketinggian tetesan 200mm;tabung osilasi juga dipasang di dinding dan diputar oleh motor.
Parameter:
| 1. Kotak tetes untuk uji IPX1 dan IPX2 | |
| Area uji tetes |
1000 × 600mm, dapat disesuaikan
|
| Tinggi tetesan | 200mm, dapat disesuaikan.Secara otomatis dideteksi oleh sensor infra merah, ketika jarum berada di titik tertinggi dari sampel 200mm, kotak tetesan akan berhenti secara otomatis. |
| Tingkat tetesan (aliran air) | 1 + 0,05 0mm / mnt atau 3 + 0,05 0mm / mnt dapat dialihkan, mengadopsi teknologi curah hujan terkontrol digital |
| Lubang jarum | Φ0,4mm |
| Jarak antar lubang | 20mm |
| Waktu pengujian | 0-999.9 mnt, dapat disetel sebelumnya |
| Metode instalasi | Dipasang di dinding atau tipe lantai |
|

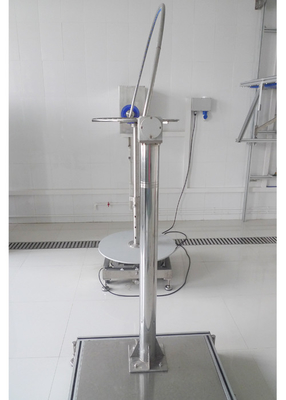

2. Tabung berosilasi untuk uji IPX3 dan IPX4 |
|
| Jari-jari tabung berosilasi |
Konfigurasi standar adalah R600, R800 dan R1000, radius lain R200, R400, R1200, R1400, R1600mm tersedia, terbuat dari stainless steel
|
| Lubang jarum | Φ0,4mm |
| Sudut termasuk dua lubang | IPX3: 120 °;IPX4: 180 ° |
| Sudut pendulum | IPX3: 120 ° (± 60 °);IPX4: 350 ° (± 175 °) |
| Kecepatan hujan |
IPX3: 4 s / waktu (2 × 120 °); IPX4: 12 s / waktu (2 × 350 °); |
| Aliran air | 1-10L / mnt dapat disesuaikan |
| Waktu pengujian | 0,01S-99 jam 59 menit, dapat diatur sebelumnya |
|
3. Semprotkan nosel untuk uji IPX3 dan IPX4
|
|
| Parameter semprotan nosel |
Diameter luar: Ф102mm diameter bola: SФ75.5mm 121 lubang Ф0.5mm; 1 lubang di tengah 1 lingkaran dalam dari 12 lubang pada jarak 30 ° 4 lingkaran luar 24 lubang pada jarak 15 ° Pindah perisai-Aluminium Semprotan nozzle-Kuningan |
| Aliran air | 10L / min ± 5%, Flow meter dapat disesuaikan |
| Pengukur tekanan | 50-150Kpa, Rentang pengukur tekanan 0-0.25Mpa |
| 4. Jet nozzle untuk uji IPX5 dan IPX6 | |
| Diameter nosel | IPX5: Φ6.3mm;IPX6: Φ12.5mm |
| Aliran air | IPX5: 12,5 ± 0,625L / menit;IPX6: 100 ± 5L / menit |
| Jarak dari nosel jet ke penutup | 2,5-3m |
| 5. Meja putar | |
| Diameter | Φ600mm, Φ800mm dan Φ1000mm tersedia, |
| Kecepatan rotasi | 1r / menit |
| Sudut yang dapat dimiringkan | 15 ° |
| Uji sudut rotasi | 90 °, rotasi terus menerus |
| Daya tampung | ≤150kg |
|
6. Pasokan air (juga untuk pencelupan IPX7) dan kabinet kontrol listrik
|
|
| Berlaku |
(a) Pasokan air untuk uji tahan air IPX1 ~ IPX6 (b) uji perendaman air IPX7 (c) Penyimpanan air untuk uji kedap air IPX8 (d) Kontrol otomatis untuk seluruh peralatan tahan air |
| Tangki penyimpanan air |
Ini berlaku untuk penyimpanan air uji semprotan air kuat IPX5 ~ IPX6, injeksi air IPX8, perendaman IPX7 Volume: 1000L Dimensi: L1000mmXW1000mmXH1000mm Jendela observasi: jendela kaca yang diperkuat Dimensi jendela observasi: W200mmXH1250mm Pengukur kedalaman: baja tahan karat Ketinggian pengukur kedalaman: 1300mm, akurasi 1mm Kontrol level cairan: sakelar apung + pipa luapan |
| Kabinet Kontrol: |
Deteksi aliran: umpan balik sinyal aliran melalui flowmeter elektronik Pengaturan aliran: atur pada layar sentuh Deteksi suhu: PID Pengontrol: PLC Fungsi Kontrol: pasokan air suhu konstan, pasokan air aliran konstan, pasokan air tekanan konstan, dan kontrol waktu pengujian. Fungsi proteksi: proteksi kebocoran, proteksi overload, proteksi hubung singkat |
| Braket angkat otomatis perendaman IPX7 |
Jarak angkat: 0 ~ 1250mm Dimensi braket: L1000mmXW1000mm Berat beban braket: 50Kg |
